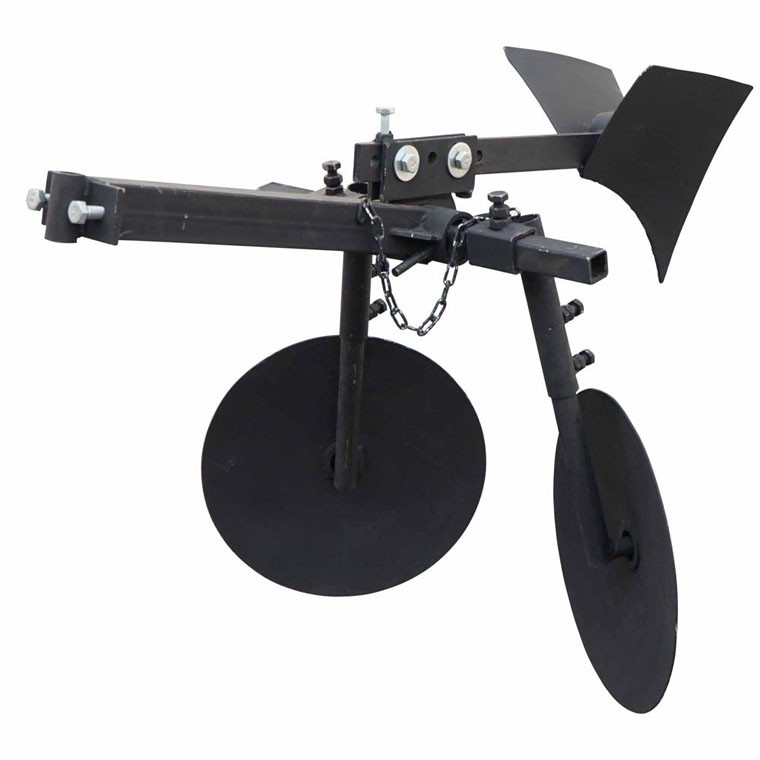

Комплект для посадки картоплі на мотоблоки повітр. охол. Форте Ø340 (Z-105)

Комплект для посадки картоплі Ø340 «Форте» (Z-105)

Комплект для посадки картоплі «Форте» (Z-105) – це навісне обладнання, призначене для механізованої посадки картоплі за допомогою мотоблока з двигуном повітряного охолодження. Мотоблок повинен бути оснащений причіпним вузлом типу Zirka-105. В основі даного комплекту для посадки поворотний механізм, який з одного боку має кріплення для встановлення сошника, а з протилежного – кріплення для встановлення дискових окучників. Цей пристрій в народі може називатися «картоплесаджалка поворотна».

Особливості конструкції комплекту для посадки картоплі

Поворотна картоплесаджалка приєднується до мотоблока за допомогою передньої частини зчіпки з втулкою (висота 60 мм, внут. Ø18,5 мм). Передня частина зчіпки зварна, приварена до рами і укомплектована розпірними болтами.

Рама виготовлена з профільної труби перерізом 50 × 50 мм, товщина стінки складає 2 мм, довжина – 240 мм. Є фіксатор поворотного механізму. Обертання відбувається на 90° в площині руху мотоблока.

Для кріплення окучників комплект для посадки картоплі має втулки з болтовим кріпленням, які дозволяють регулювати кут і висоту їх розташування. Кріплення окучників дає можливість регулювати ширину між ними. Дискові окучники виготовлені з листової сталі товщиною 2 мм і мають діаметр 340 мм. Легке обертання забезпечують два встановленні 203-х підшипники.

Сошник має стійку, яка виготовлена зі сталевої смуги 10 × 50 × 400 мм і має 6 кріпильних отворів діаметром 12,5 мм. Вони забезпечують можливість регулювання висоти положення сошника. Крило сошника виготовлено з листової сталі товщиною 2 мм.

Принцип дії поворотної картоплесаджалки

Повний цикл посадки відбувається за три етапи, один з яких виконується вручну. При першому етапі сошником нарізується борозна, після чого картопля вручну укладається в грядку. Потім слід привести поворотний механізм в стан, при якому окучники знаходяться в робочому положенні. Роблячи прохід в зворотному напрямку, грядка з картоплею присипається землею.

Стандартна комплектація:

• поворотний механізм з причіпним пристроєм – 1 шт.,
• дискові окучники Ø340 мм – 2 шт.,
• сошник – 1 шт.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
